Description

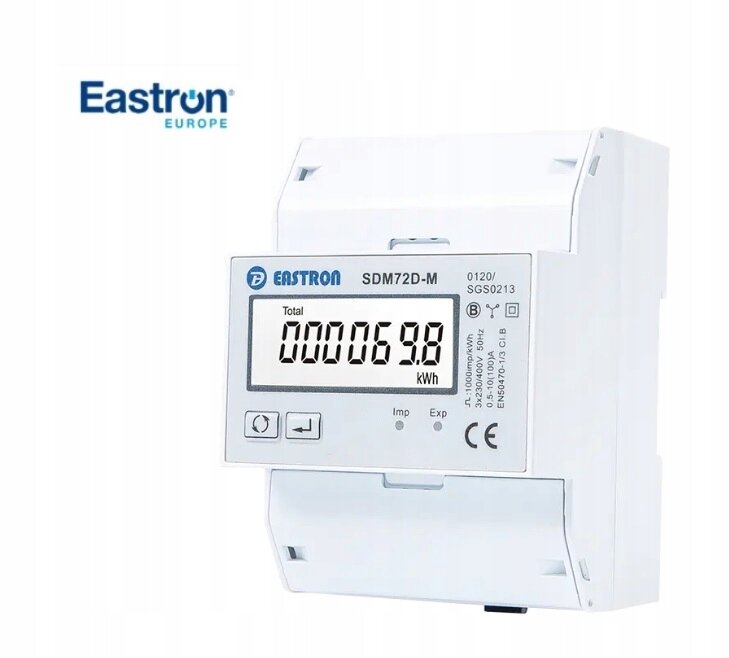

Eastron SDM72D-M išmanusis energijos skaitiklis Teltonika EVC stotelei

Eastron SDM72D-M – trifazis išmanusis elektros energijos skaitiklis, skirtas „Teltonika EVC“ elektromobilių įkrovimo stotelės dinaminiam apkrovos balansavimui. Skaitiklis realiuoju laiku stebi pastato elektros energijos suvartojimą ir per RS485 „Modbus RTU“ ryšį perduoda duomenis įkrovimo stotelei.

Pagal gaunamus duomenis „Teltonika EVC“ stotelė automatiškai reguliuoja elektromobilio įkrovimo galią. Tai padeda neviršyti objektui leistinos elektros galios, apsaugo nuo pagrindinio įvadinio automato išsijungimo ir leidžia efektyviai išnaudoti tuo metu laisvą elektros galią.

Pagrindiniai privalumai

• Suderinamas su „Teltonika EVC“ įkrovimo stotelėmis
• Dinaminis elektromobilio įkrovimo galios valdymas
• Padeda išvengti elektros tinklo perkrovos
• Trifazio tinklo parametrų matavimas
• Importuojamos ir eksportuojamos energijos apskaita
• Stabilus laidinis RS485 ryšys
• „Modbus RTU“ komunikacijos protokolas
• Tiesioginis prijungimas iki 100 A
• Montuojamas elektros skydelyje ant DIN bėgelio
• LCD ekranas energijos duomenims peržiūrėti
• MID sertifikatas ir aukštas matavimo tikslumas

Kaip veikia dinaminis apkrovos balansavimas?

Skaitiklis montuojamas pagrindiniame objekto elektros skydelyje ir nuolat matuoja bendrą pastato elektros apkrovą. Kai pastate padidėja elektros suvartojimas, įkrovimo stotelė automatiškai sumažina elektromobilio įkrovimo galią. Sumažėjus kitų prietaisų suvartojimui, įkrovimo galia vėl padidinama.

Tai leidžia įkrauti elektromobilį maksimalia tuo metu saugia galia, nedidinant turimos elektros įvado galios.

Techniniai duomenys

• Modelis: Eastron SDM72D-M
• Tinklas: trifazis
• Nominali įtampa: 3 × 230/400 V AC
• Didžiausia srovė: 100 A
• Dažnis: 50/60 Hz
• Ryšio sąsaja: RS485
• Protokolas: Modbus RTU
• Matavimas: aktyvioji energija, galia, įtampa ir srovė
• Energijos kryptys: importas ir eksportas
• Ekranas: LCD
• Tikslumo klasė: 1 / B
• Sertifikavimas: MID
• Montavimas: ant DIN bėgelio
• Plotis: 72 mm, 4 DIN moduliai
• Apsaugos klasė: IP51
• Darbinė temperatūra: nuo –25 °C iki +55 °C

Pritaikymas

Skaitiklis rekomenduojamas namams, komerciniams objektams ir kitoms vietoms, kuriose įrengiama „Teltonika EVC“ elektromobilių įkrovimo stotelė ir reikalingas automatinis įkrovimo galios reguliavimas.

Pastaba: skaitiklio prijungimą prie elektros tinklo ir įkrovimo stotelės turi atlikti kvalifikuotas elektrikas. Po prijungimo skaitiklis turi būti tinkamai sukonfigūruotas „Teltonika Energy“ programėlės montuotojo meniu.
