Description

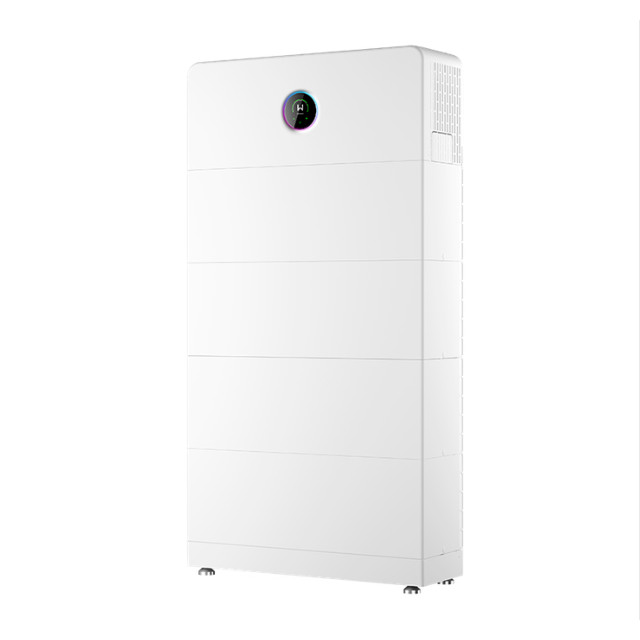

10 kW / 15 kWh All-in-One energijos kaupimo sistema

GoodWe ESA 10 kW / 15 kWh – aukštos įtampos (HV) trifazė energijos kaupimo sistema, vienoje modulinėje platformoje apjungianti hibridinį inverterį, baterijas ir išmanų energijos valdymą.

Šią komplektaciją sudaro 10 kW GW10K-ETA-G20 galios modulis ir du skirtingos talpos baterijų moduliai: GW6.0-BAT-D-G20 6 kWh bei GW9.0-BAT-D-G20 9 kWh. Bendra nominali sistemos baterijų talpa – 15 kWh, o bendra naudinga energija – 14,5 kWh.

Skirtingos talpos baterijų modulių derinimas

Vienas įdomesnių naujosios ESA sistemos privalumų – lanksti baterijų architektūra. GoodWe tiesiogiai nurodo galimybę vienoje sistemoje derinti skirtingos talpos baterijų modulius, taip pat naujus ir senesnius baterijų modulius. Todėl ši 15 kWh konfigūracija gali būti sudaryta iš vieno 6 kWh ir vieno 9 kWh modulio.

ESA serijoje galima naudoti iki 12 baterijų modulių, o bendra kaupimo talpa gali būti plečiama iki 108 kWh, todėl sistema suteikia galimybę ateityje didinti energijos kaupimo pajėgumą pagal objekto poreikius.

LiFePO₄ baterijos ir iki 10 000 ciklų

Abu šio komplekto baterijų moduliai naudoja LFP (LiFePO₄) technologiją.

GW6.0-BAT-D-G20 nominali talpa yra 6 kWh, naudinga – 5,8 kWh, o GW9.0-BAT-D-G20 nominali talpa siekia 9 kWh, naudinga – 8,7 kWh. Abiem šiems baterijų modeliams gamintojas nurodo ≥10 000 ciklų pagal nustatytas laboratorines bandymo sąlygas.

Baterijų moduliuose taip pat integruotas šildymas ir aerozolinė gaisro gesinimo sistema, o apsaugos klasė – IP66.

10 kW trifazis hibridinis galios modulis

GW10K-ETA-G20 vardinė AC galia siekia 10 kW. Inverterio PV pusėje galima prijungti iki 20 kW galios saulės modulių, todėl palaikomas iki 200 % DC galios viršijimas (oversizing).

10 kW modelis turi 4 MPPT, maksimalus efektyvumas siekia 98,1 %, o europinis efektyvumas – 97,2 %.

<4 ms Back-up perjungimas

Elektros tinklo sutrikimo atveju ESA sistema gali pereiti iš On-grid į Off-grid / Back-up režimą per mažiau nei 4 ms. Tai leidžia sistemą naudoti ne tik energijos kaupimui ir vartojimo optimizavimui, bet ir atsarginiam elektros energijos tiekimui suderinamai objekto apkrovai.

10 kW modelio vardinė Back-up galia yra 10 kVA, o Off-grid režimu maksimali tariamoji galia siekia 11 kVA, su galimybe trumpam – iki 20 kVA 10 sekundžių.

Išmanus energijos valdymas

GoodWe ESA serija paruošta darbui su AI pagrįsta EMS energijos valdymo sistema, kuri gali būti naudojama energijos vartojimui ir dinaminių elektros tarifų panaudojimui optimizuoti.

Sistema palaiko WLAN + APP, RS485, Wi-Fi, LAN ir Bluetooth komunikacijos galimybes, o pasirenkamai – 4G + Bluetooth. Taip pat palaikomi Modbus-RTU ir Modbus-TCP protokolai.

Integruotos saugos funkcijos

ESA serijoje numatyta 6 lygių saugos apsauga, o gamintojas taip pat išskiria AI pagrįstą AFCI 3.0 technologiją. Baterijų moduliai turi integruotą šildymą, todėl gali būti įkraunami esant temperatūrai iki -20 °C.

Galios modulyje integruotos PV ir baterijos poliškumo, izoliacijos, liekamosios srovės, salos režimo, viršsrovio, trumpojo jungimo ir viršįtampio apsaugos.

Pagrindiniai privalumai

• 10 kW trifazė hibridinė sistema
• 15 kWh nominali baterijų talpa
• 14,5 kWh naudinga energijos talpa
• Aukštos įtampos (HV) sistema
• All-in-One modulinė konstrukcija
• 6 kWh + 9 kWh LiFePO₄ baterijų moduliai
• ≥10 000 ciklų* abiem baterijų moduliams
• Galimybė derinti skirtingos talpos baterijų modulius
• Galimybė plėsti ESA kaupimo sistemą
• Iki 20 kW PV įėjimo galia
• 4 MPPT
• Iki 98,1 % inverterio efektyvumas
• <4 ms On-grid / Off-grid perjungimas
• Iki 20 kVA / 10 s Back-up perkrova
• Integruotas baterijų šildymas
• Integruotas aerozolinis baterijų gaisro gesinimas
• IP66 apsaugos klasė
• AI pagrįsto EMS palaikymas
• WLAN / APP ir išmanios komunikacijos galimybės

* Pagal gamintojo nurodytas laboratorinių bandymų sąlygas.

Techninių specifikacijų dokumentas atsisiuntimui
